轉盤噴砂機大轉盤不停的原因與排查方法

轉盤式自動噴砂機在運行中，大轉盤應按設定程序間歇轉動或精確停位。若出現“大轉盤不停”的故障（即持續旋轉不停、到位置不停或無法停止），將直接影響噴砂工藝的正常執行。

齒輪轉盤式自動噴砂機工作視頻

點擊下方視頻在線播放觀看

根據設備控制系統原理，此類故障通常源于電氣信號、傳感器或機械執行三個層面：

以下系統梳理可能原因及排查思路，主要包括3個方面：

一、控制信號異常

1. PLC程序或變頻器參數錯誤

大轉盤的啟停由PLC和變頻器協同控制。若變頻器設定的減速時間過短、PLC輸出的停止指令延遲或程序邏輯紊亂，均可能導致轉盤無法及時停止。排查時可檢查變頻器故障代碼，重新確認參數設定。

2. 中間繼電器觸點粘連

控制轉盤啟停的中間繼電器若因觸點燒蝕而粘連，將導致電路持續接通，轉盤無法斷電停止?？捎萌f用表測量繼電器觸點通斷狀態，必要時更換繼電器。

二、位置檢測系統失效

1. 檢測開關故障

大轉盤通常配備接近開關或磁性開關來檢測停位點。若檢測開關本身損壞，無法發出到位信號，PLC即認為轉盤尚未到位，不會執行停止指令。檢查開關指示燈狀態，用金屬感應測試其靈敏度。

2. 檢測開關線路故障

傳感器與控制柜之間的連接線可能因長期運動磨損而破皮、短路或斷路。搜索結果中有一典型案例：傳感器線路破皮短路導致中間繼電器一直得電，轉盤失控，最終靠熱繼電器保護跳閘才避免事故。需重點檢查線路絕緣層，重新接線并加強防護。

3. 感應片位移或脫落

安裝在大轉盤上的感應金屬片若因振動而移位、變形或脫落，將無法被檢測開關準確感應，導致PLC接收不到到位信號。需檢查感應片位置并重新固定。

三、機械執行與氣動部件問題

1. 剎車氣缸動作不到位

大轉盤到位后，通常由剎車氣缸或定位氣缸伸出以鎖定位置。若氣缸卡死、電磁閥故障或壓縮空氣壓力不足，氣缸無法伸出，轉盤失去機械定位。排查時檢查氣缸動作是否順暢、電磁閥是否得電、氣源壓力是否穩定（正常0.6-0.8MPa）。

2. 氣缸磁性開關故障

氣缸位置檢測依賴磁性開關，若開關未感應到氣缸到位或開關本身損壞，PLC收不到氣缸到位信號，轉盤可能繼續保持運行狀態。可用磁鐵測試開關響應，或更換備用開關驗證。

3. 機械卡滯導致過載

雖然“不?！敝饕憩F(xiàn)為電氣問題，但若轉盤軸承損壞、齒輪箱故障導致機械卡滯，變頻器會因過載而保護停機，表現為“轉不動”而非“不停”?？墒謩?dòng)盤動轉盤檢查有無異響卡滯。

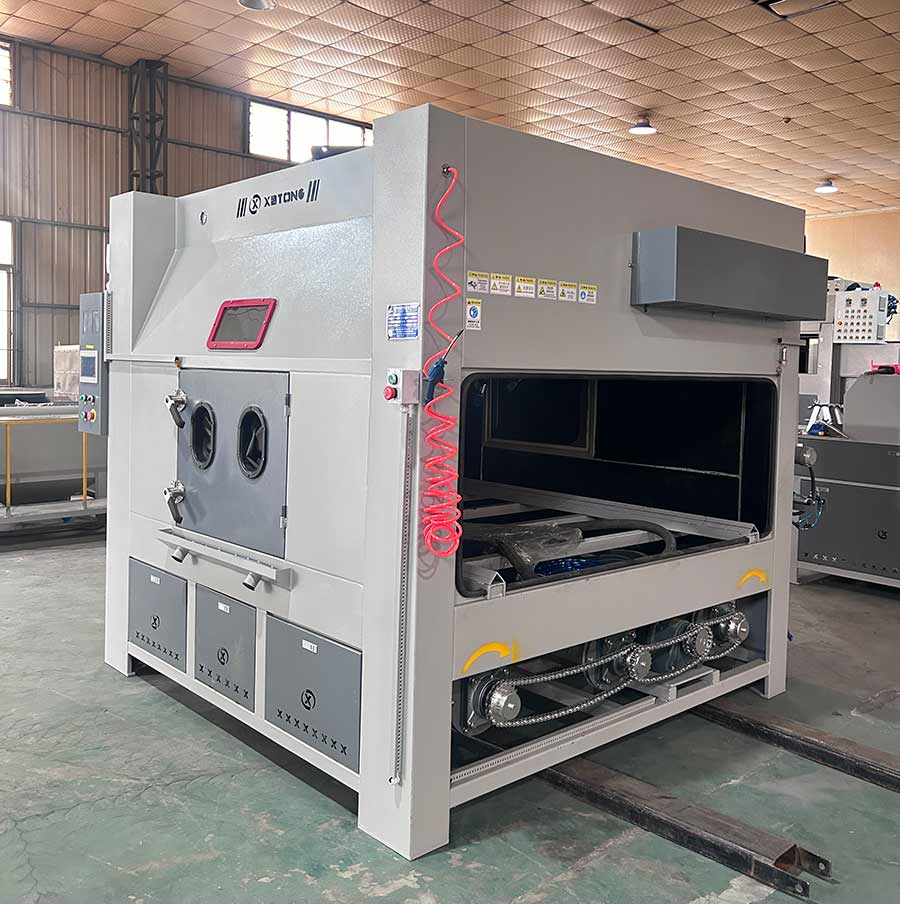

圖：鑫百通XBTONG品牌轉盤式自動噴砂機

四、排查建議

遇到大轉盤不停故障時，建議按以下順序快速定位：

1、觀察傳感器狀態：檢查到位指示燈是否正常點亮

2、檢查繼電器動作：聽繼電器是否正常吸合/釋放，觸摸有無異常發熱

3、測試線路通斷：重點檢查運動部位的導線絕緣情況

4、驗證氣動元件：查看氣缸伸出是否到位，電磁閥指示燈是否正常

5、檢查PLC輸入信號：通過觸摸屏或編程軟件監控到位信號是否輸入

總結：轉盤式噴砂機大轉盤不停的根本原因是“控制系統認為轉盤應該繼續轉”，即到位信號缺失或停止指令未執行。從檢測開關、線路、繼電器到氣缸定位，逐一排查信號鏈上的每個環節，即可快速鎖定故障點，恢復設備正常運行。
